बहने की गति: | 23.4-111 एम3/घंटा | रफ़्तार: | 800-1550rpm |
---|---|---|---|
क्षमता: | max. अधिकतम 65% 65% | प्ररित करनेवाला: | डबल सक्शन सेमी-ओपन इम्पेलर |
आवेदन पत्र: | सीवेज, सबमर्सिबल, माइनिंग, मैला पानी, ट्रांसफर स्लरी | सामग्री: | ए05 |
विशेषता: | उच्च दक्षता, भारी शुल्क, उच्च प्रवाह, पहनने और संक्षारण प्रतिरोधी | गारंटी: | गीले भागों के बिना 1 वर्ष |
टाइप: | खड़ा | बरछे की लंबाई: | 1200मिमी |
हाई लाइट: | sv/250t खड़ी नाबदान पंप,a05 खड़ी नाबदान पंप,उच्च क्रोम मिश्र धातु केन्द्रापसारक गारा पंप |

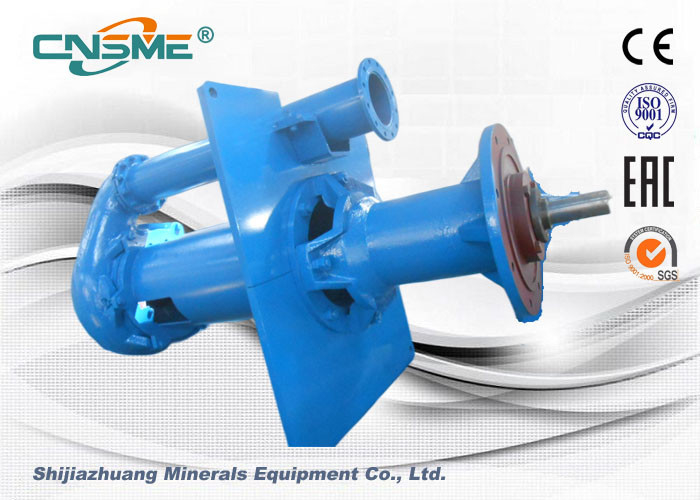

1.डिस्क्रिप्शनकासीएनएसएमई® SV/250T (250TV-SP) कार्यक्षेत्र सम्पपंप:
सीएनएसएमई®एसवी/250टी (250टीवी-एसपी)पंप ऊर्ध्वाधर, केन्द्रापसारक घोल पंप काम करने के लिए नाबदान में डूबे हुए हैं। वे अपघर्षक, बड़े कण और उच्च घनत्व वाले घोल को वितरित करने के लिए डिज़ाइन किए गए हैं। इन पंपों को किसी शाफ्ट सील और सीलिंग पानी की कोई आवश्यकता नहीं है।उन्हें अपर्याप्त चूषण कर्तव्यों के लिए सामान्य रूप से भी संचालित किया जा सकता है। एसपी पंप प्रकार के गीले हिस्से घर्षण प्रतिरोधी धातु से बने होते हैं।तरल में डूबे हुए एसपी (आर) पंप के सभी हिस्सों को रबर के बाहरी लाइनर के साथ पंक्तिबद्ध किया गया है।वे गैर-किनारे कोण अपघर्षक घोल के परिवहन के लिए उपयुक्त हैं।
लंबवत घोल पंप मानक
1. तरल गहराई में मानक पंप 1.2 मीटर है, उच्चतम गति 1150 आर / मिनट है।
2. जब 0.9 मीटर की तरल गहराई में पंप किया जाता है, तो उच्चतम गति 1500 आर / मिनट होती है,
3. जब 1.5 मीटर की तरल गहराई में पंप किया जाता है, तो उच्चतम गति 1000 आर / मिनट होती है,
4. तरल गहराई में मानक डुबकी 0.9 मीटर है।अधिकतम उच्च शक्ति की अनुमति है15 किलोवाट
समारोह
1) ।ए05 सामग्री।
2))।सीएनएसएमई® SV/250T (250TV-SP) प्रकार के नाबदान पंप के पुर्जे, लिक्विड रबर लाइनिंग में डूबे हुए।
3))।पंप ड्राइव शाफ्ट या इनहेल्ड की विभिन्न लंबाई का चयन किया जा सकता है
4))।वी-बेल्ट ड्राइव, डायरेक्ट ड्राइव और फ्लेक्सिबल कपलिंग।
5).तेल चिकनाई करने के लिए असर।
6)।चर-गति का उपयोग, पंप संचालन में सबसे अच्छी स्थिति, लंबी सेवा जीवन, रन-प्रभावी, कई खराब परिवहन स्थितियों को पूरा करता है।
2. विनिर्देशोंकासीएनएसएमई® SV/250T (250TV-SP) कार्यक्षेत्र सम्पपंप:
टाइप |
आकार |
चौखटा |
प्ररित करनेवाला: SV65206A05 |
शाफ्ट सील |
फ़्रेम रेटिंग (किलोवाट) |
सामान्य अधिकतम गति (आर / मिनट) |
अधिकतम मार्ग आकार (मिमी) |
एसवी |
250 |
टी |
5 ओपन टाइप रबर वैन, व्यास: 605 मिमी |
ग्लैंड पैकिंग, एक्सपेलर, मैकेनिकल सील |
200 |
750 |
65 |
एसवी सीरीज वर्टिकल मेटल सेंप पंप निर्दिष्टीकरण और मूल्य |
||||||||||||
|
|
|
|
|||||||||
पंप |
एस × डी |
स्वीकार्य |
सामग्री |
साफ पानी का प्रदर्शन |
प्ररित करनेवाला |
मूल्य निर्धारण |
||||||
क्षमता क्यू |
सिर |
रफ़्तार |
अधिकतम प्रयास। |
लंबाई |
की संख्या |
वेन दीया। |
वज़न |
|||||
प्ररित करनेवाला |
एम3/एच |
एल/एस |
||||||||||
एसवी/40पी |
80×40 |
15 |
ए05 हाई क्रोम |
19.44-43.2 |
5.4-12 |
4.5-28.5 |
1000-2200 |
40 |
900 |
5 |
195 |
275 |
एसवी/65Q |
120×65 |
30 |
23.4-111 |
6.5-30.8 |
5-29.5 |
700-1500 |
50 |
1200 |
290 |
420 |
||
एसवी/100R |
175×100 |
75 |
54-289 |
15-80.3 |
5-35 |
500-1200 |
56 |
1500 |
390 |
850 |
||
एसवी/150एस |
240×150 |
110 |
72-504 |
20-140 |
10-35 |
500-1000 |
56 |
1800 |
480 |
1720 |
||
एसवी/250T |
300×200 |
200 |
ए05 हाई क्रोम |
261-1089 |
72.5-302.5 |
7.5-33.5 |
400-750 |
60 |
1800 |
5 |
605 |
3100 |
3.सामग्रीकासीएनएसएमई® SV/250T (250TV-SP) कार्यक्षेत्र सम्पपंप:
भाग का विवरण | सामग्री |
झलार | A05 उच्च क्रोम मिश्र धातु |
प्ररित करनेवाला | A05 उच्च क्रोम मिश्र धातु |
बैक लाइनर | A05 उच्च क्रोम मिश्र धातु |
शाफ़्ट | कार्बन स्टील |
माउंटिग प्लेट | नरम इस्पात |
छलनी | सिंथेटिक रबर |
4.चित्रकलाकासीएनएसएमई® SV/250T (250TV-SP) कार्यक्षेत्र सम्पपंप:
5.प्रदर्शन वक्रकासीएनएसएमई® SV/250T (250TV-SP) कार्यक्षेत्र सम्पपंप:
6.सीएनएसएमई® SV/250T (250TV-SP) कार्यक्षेत्र सम्पपंप ऑन-साइट अनुप्रयोग:
